浏览器自带分享功能也很好用哦~主要在用于18650和21700电芯的自动贴面垫分选和自动装盒自动化生产
2 .采用HK3562十二路高精度测试仪
3.可选择电芯扫码功能，可作为电芯OCV比对，挑选出不良品，数据可上传服务器
4.采用伺服电机和模组配合，精确的调整好位置精度
5.上料采用料斗方式储存电芯，多则约300PCS（18650）
6.采用内尺寸L350MM*W200MM*H100MM胶盒，数量10个/条
7.设备支持功能：
人工将电芯装入面垫机料斗→自动贴面垫→自动扫码（可选）→自动分选（5档OK，一档NG）→料斗储存电芯（多约220PCS）（可选）→装盒机械手→自动装入胶盒（按设定数量抓取）→人工整盒取料
8.生产效率：自动贴面垫→分选→自动入胶盒4000-5000PCS/H
人工入支架→点焊完成3500-4500PCS/H

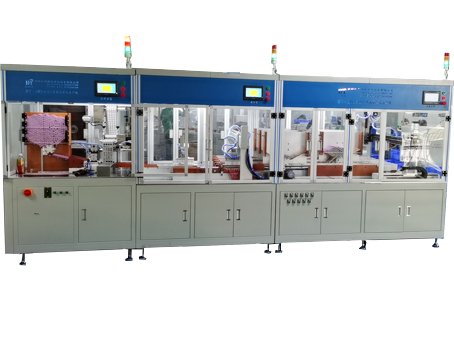

BT-2113B2电芯自动面垫分选装盒生产线实物图：

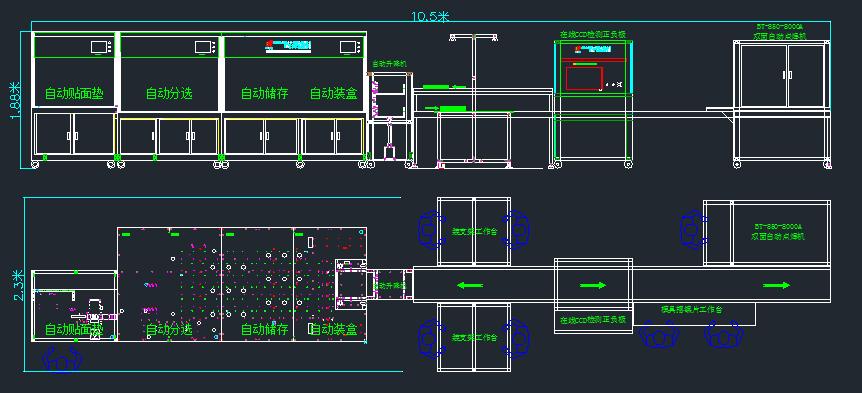

BT-2113B2电芯自动面垫分选装盒生产线摆放图 长10.5*宽2.3*高1.88米

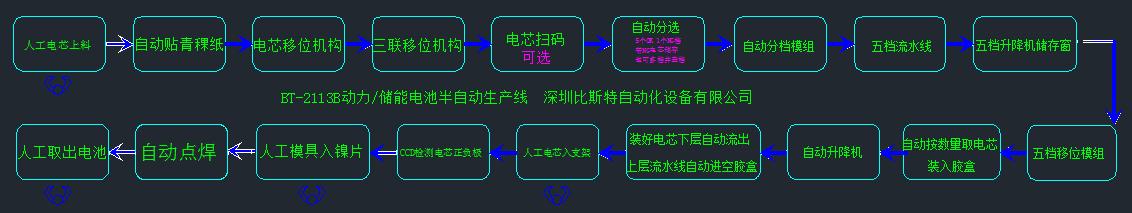

三.生产流程图
四．设备环境要求
1）：电源：AC380V±10%，30KW 50HZ±10%
2）：气源：0.4-0.8Mpa，无水雾，无杂质
3）：环境温度：10-45℃
4）：环境湿度：不大于85R.H（无水气凝结）
5）：环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在
伍．设备技术参数
主要功能 | 技术参数 |
自动贴面垫
功能结构和BT-450-18650一样
贴面垫后 | l 使用电源：AC220V±10% 1.6KW 50HZ±10% l 气源：0.4-0.8Mpa，无水雾，无杂质 l 采用4针冲垫机构，提高效率 l 采用变频电机，凸轮方式冲垫，防止电芯损伤 l 采用日本高速钢冲模，设计寿命5年 l 自动收卷废料 l 采用中国台湾上银导轨，丝杆 l 下电芯电机采用中国台湾台力减速电机 l 取电芯机械手动力：闭环步进电机/伺服电机 l 电芯移位动力：步进电机 l 操控系统：XD-42T-E PLC编程器 l 操作界面：TG-765-UT彩色显示屏，操作简便 l 自带故障报警系统（根据提示解除故障） l 青稞纸缺料自动报警 l 定量提醒冲模清洁 l 气缸采用：亚德客/SMC/XINCHENG l 气动调控元件：亚德客/SMC/天工/气立可 l 感应器件：中国台湾LIKE l 生产效率：4500-5000PCS/H |
自动扫码
动分选（5档OK，一档NG，） | 1.使用电源：AC220V±10% 0.6KW 50HZ±10% 2.采用海康威视600万高清摄像机 3.采用30250定制光源，确保读码的准确性 4.识别系统：JNTY江南官方体育app自主研发 5.摄像宽度：300*150MM以内 6.执行器件：工控机，正版WIN7系统 7.主要功能：电芯贴好面垫后，通过移料机械手，将电芯放入扫码位置，启动步进电机传动齿轮，将电芯顺时针旋转，以读取条码绑定数据 未读取到条码的和测试不良的判为不良 11组齿轮传动，加胶圈以增加对电芯的摩擦力，确保电芯正常旋转，正常读码 8.扫描效率：5000PCS电芯/H以上 1.使用电源：AC220V±10% 1.6KW 50HZ±10% 2.气源：0.4-0.8Mpa，无水雾，无杂质 3.采用中国台湾上银导轨，丝杆 4.取电芯机械手动力：闭环步进电机/伺服电机 5.操控系统：XD系列 PLC编程器 6.操作界面：TG-765-UT彩色显示屏，操作简便 7.数据储存：工控机+17寸显示屏 8.测试仪：标配HK3562高速测试仪，12路同时测试 测试档位：5个OK档位，1个NG档 电压精度：0.00001V 内阻精度：0.01毫欧 9. 测试针型号：KS-100A3000 10. 测试针寿命：80万次 11.生产效率：5000-6000PCS/H |
取电芯入胶盒 | 取电芯入胶盒：根据后面需求，按数量从同一个档位取出，根据正反极，放到相应位置 效率： 5000-6000PCS/H |
六.调试检测项
6.1自动贴面垫合格率
6.2扫码部分读码合格率
6.3分选部分内阻电压的反复测试精度，档位5+1
七.随机资料
7.1设备合格证
7.2主要工位使用说明书
八．设备验收和标准
8.1第一阶段：设备在出厂前预验收，即设备在乙方厂家安装调试基本功能符合双方签订的技术协议内容，在乙方现场对设备的基本功能进行验收，预验收通过后，设备分拆成合适运输，运到甲方安装现场进行安装调试，甲方可选视频预验收或者放弃预验收
8.2第二阶段：设备在甲方工厂安装调试完成30天内完成验收，超过30天后视为验收合格，验收标准按照甲乙方双方签订的技术协议内容
九．资讯保密
9.1如果产品侵犯了任何第三方的知识产权或技术秘密，致使双方受到损失，另一方应承担赔偿责任
9.2本技术协议及后续更改部分变更为双方的保密文件，未经甲方许可，乙方不能提供给第三方
十. 售后服务
10.1甲方有义务对乙方设备使用人员进行安装、调试、使用及维护保养方面的培训工作，确保需方操作人员能正常操作，维修人员能对一般性问题进行处理
10.2设备保修期为贰年，甲方按法规承担三包责任，在非人为情况下设备发生故障，电话或视频仍无法解决，（广东省内）甲方人员需保证在24小时内（广东省内）抵达现场，广东省外48小时内抵达现场，采用调换、维护修理等措施为乙方提供设备保修。保修期满后，终身维护，并以成本价格提供备品备件及易损件。非现场处理问题的，供方人员需在4小时内以邮件或书面明确回复，需现场处理的，接到通知后需48小时内赶到现场
电芯自动面垫分选装盒生产线BT-2113B2
主要在用于18650和21700电芯的自动贴面垫分选和自动装盒自动化生产
2 .采用HK3562十二路高精度测试仪
3.可选择电芯扫码功能，可作为电芯OCV比对，挑选出不良品，数据可上传服务器
4.采用伺服电机和模组配合，精确的调整好位置精度
5.上料采用料斗方式储存电芯，多则约300PCS（18650）
6.采用内尺寸L350MM*W200MM*H100MM胶盒，数量10个/条
7.设备支持功能：
人工将电芯装入面垫机料斗→自动贴面垫→自动扫码（可选）→自动分选（5档OK，一档NG）→料斗储存电芯（多约220PCS）（可选）→装盒机械手→自动装入胶盒（按设定数量抓取）→人工整盒取料
8.生产效率：自动贴面垫→分选→自动入胶盒4000-5000PCS/H
人工入支架→点焊完成3500-4500PCS/H
BT-2113B2电芯自动面垫分选装盒生产线实物图：
BT-2113B2电芯自动面垫分选装盒生产线摆放图 长10.5*宽2.3*高1.88米
三.生产流程图
四．设备环境要求
1）：电源：AC380V±10%，30KW 50HZ±10%
2）：气源：0.4-0.8Mpa，无水雾，无杂质
3）：环境温度：10-45℃
4）：环境湿度：不大于85R.H（无水气凝结）
5）：环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在
伍．设备技术参数
主要功能 | 技术参数 |
自动贴面垫
功能结构和BT-450-18650一样
贴面垫后 | l 使用电源：AC220V±10% 1.6KW 50HZ±10% l 气源：0.4-0.8Mpa，无水雾，无杂质 l 采用4针冲垫机构，提高效率 l 采用变频电机，凸轮方式冲垫，防止电芯损伤 l 采用日本高速钢冲模，设计寿命5年 l 自动收卷废料 l 采用中国台湾上银导轨，丝杆 l 下电芯电机采用中国台湾台力减速电机 l 取电芯机械手动力：闭环步进电机/伺服电机 l 电芯移位动力：步进电机 l 操控系统：XD-42T-E PLC编程器 l 操作界面：TG-765-UT彩色显示屏，操作简便 l 自带故障报警系统（根据提示解除故障） l 青稞纸缺料自动报警 l 定量提醒冲模清洁 l 气缸采用：亚德客/SMC/XINCHENG l 气动调控元件：亚德客/SMC/天工/气立可 l 感应器件：中国台湾LIKE l 生产效率：4500-5000PCS/H |
自动扫码
动分选（5档OK，一档NG，） | 1.使用电源：AC220V±10% 0.6KW 50HZ±10% 2.采用海康威视600万高清摄像机 3.采用30250定制光源，确保读码的准确性 4.识别系统：JNTY江南官方体育app自主研发 5.摄像宽度：300*150MM以内 6.执行器件：工控机，正版WIN7系统 7.主要功能：电芯贴好面垫后，通过移料机械手，将电芯放入扫码位置，启动步进电机传动齿轮，将电芯顺时针旋转，以读取条码绑定数据 未读取到条码的和测试不良的判为不良 11组齿轮传动，加胶圈以增加对电芯的摩擦力，确保电芯正常旋转，正常读码 8.扫描效率：5000PCS电芯/H以上 1.使用电源：AC220V±10% 1.6KW 50HZ±10% 2.气源：0.4-0.8Mpa，无水雾，无杂质 3.采用中国台湾上银导轨，丝杆 4.取电芯机械手动力：闭环步进电机/伺服电机 5.操控系统：XD系列 PLC编程器 6.操作界面：TG-765-UT彩色显示屏，操作简便 7.数据储存：工控机+17寸显示屏 8.测试仪：标配HK3562高速测试仪，12路同时测试 测试档位：5个OK档位，1个NG档 电压精度：0.00001V 内阻精度：0.01毫欧 9. 测试针型号：KS-100A3000 10. 测试针寿命：80万次 11.生产效率：5000-6000PCS/H |
取电芯入胶盒 | 取电芯入胶盒：根据后面需求，按数量从同一个档位取出，根据正反极，放到相应位置 效率： 5000-6000PCS/H |
六.调试检测项
6.1自动贴面垫合格率
6.2扫码部分读码合格率
6.3分选部分内阻电压的反复测试精度，档位5+1
七.随机资料
7.1设备合格证
7.2主要工位使用说明书
八．设备验收和标准
8.1第一阶段：设备在出厂前预验收，即设备在乙方厂家安装调试基本功能符合双方签订的技术协议内容，在乙方现场对设备的基本功能进行验收，预验收通过后，设备分拆成合适运输，运到甲方安装现场进行安装调试，甲方可选视频预验收或者放弃预验收
8.2第二阶段：设备在甲方工厂安装调试完成30天内完成验收，超过30天后视为验收合格，验收标准按照甲乙方双方签订的技术协议内容
九．资讯保密
9.1如果产品侵犯了任何第三方的知识产权或技术秘密，致使双方受到损失，另一方应承担赔偿责任
9.2本技术协议及后续更改部分变更为双方的保密文件，未经甲方许可，乙方不能提供给第三方
十. 售后服务
10.1甲方有义务对乙方设备使用人员进行安装、调试、使用及维护保养方面的培训工作，确保需方操作人员能正常操作，维修人员能对一般性问题进行处理
10.2设备保修期为贰年，甲方按法规承担三包责任，在非人为情况下设备发生故障，电话或视频仍无法解决，（广东省内）甲方人员需保证在24小时内（广东省内）抵达现场，广东省外48小时内抵达现场，采用调换、维护修理等措施为乙方提供设备保修。保修期满后，终身维护，并以成本价格提供备品备件及易损件。非现场处理问题的，供方人员需在4小时内以邮件或书面明确回复，需现场处理的，接到通知后需48小时内赶到现场
