一、主要技术参数

1、电源：AC 220V±10%  50Hz±5%Hz  2KW

2、气源：0.4-0.8Mpa 无水无杂质

3、输出最大功率： 16KVA

4、焊接电流：00-99

5、整机重量：48KG

6、外形尺寸：800L×900W×1280H（单位：mm）

7、适用范围：适用于镀镍钢带0.03mm~0.3mm的多种焊接片（0.15-0.3建议开导流槽）。

适用于纯镍带0.03mm~0.2mm的多种焊接片,（0.15-0.2建议开导流槽）

凸点镍片0.25mm-0.35

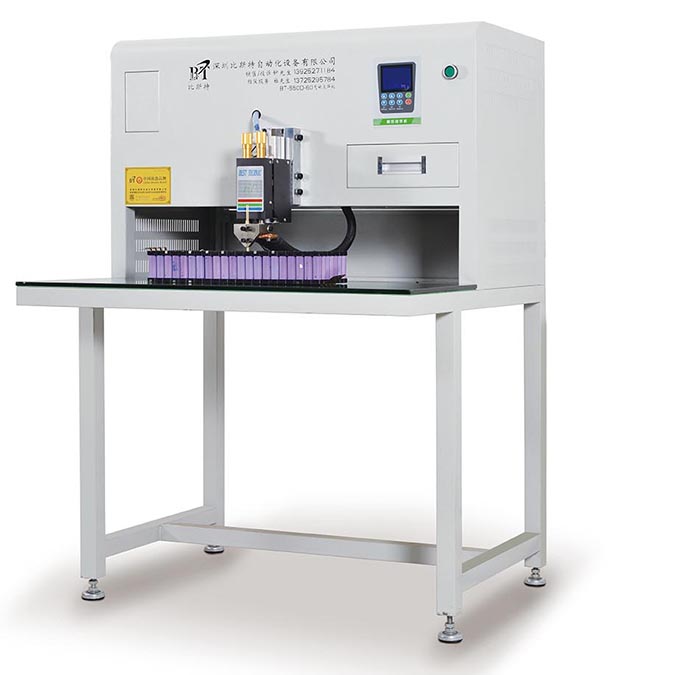

二、BT-550D-90使用说明及操作步骤

1、电源开关：押入电源开关，采用复位式按钮，往里按时电流接通，再按一次复出电源切断。

2、确认已接好气源

3、工作指示：打开电源时，LCD显示器。

4、预焊电流（BI）：是指脉冲的高度，其设定大小为0-99，通常选择15左右试机，其大小调节应根据实际焊接电流大小而定，一般来说，焊接电流大，预焊电流相应地加大。

5、焊接时间（WT）：是指第二个脉冲的宽度，总时长为1-9mS，根据具体焊接效果选择焊接时间，通常选择1-2mS。

6、焊接电流（WI）：是指第二个脉冲的高度，其设定范围为0-99,通常选择20左右试机，其大小调节应根据实际焊接效果而定。

7、设置好初步点焊参数后，放入被焊物，踩脚踏开关一次，气缸下降，当焊针接触到被焊物，焊头内光电开关打开，进行一次焊接输出，焊好后取出，测试焊接拉力，检查焊接效果，并适当调节焊接参数，使效果达到理想状态。

8、切换（Switch）：指切换到厂家设置模式，需调整时联系厂家。

9、清零（Clear）：清零原来的焊接次数计数，每焊接一次，自动计数一次

10、保x丝座：30A保x丝分别在电器箱左下角。

11、焊接开关：在机头内，两面开关为串联连接。

12、焊接压力调整旋钮：调节压力大小，按顺时针方向旋转压力增大，反之则减小。

13、机头滑动体。

14、焊针。

15、焊针宽度调整螺丝。

16、焊针高度调整螺丝。

17、拉杆。

18、焊接物放置台。

19、放置台高度调整螺丝。

20、置物台高度定点螺丝。

三、保修承诺

1、公司的设备自出厂之日起保修二年，期间正常使用发生故障由我公司负责维修。
