浏览器自带分享功能也很好用哦~一、点焊主机图片

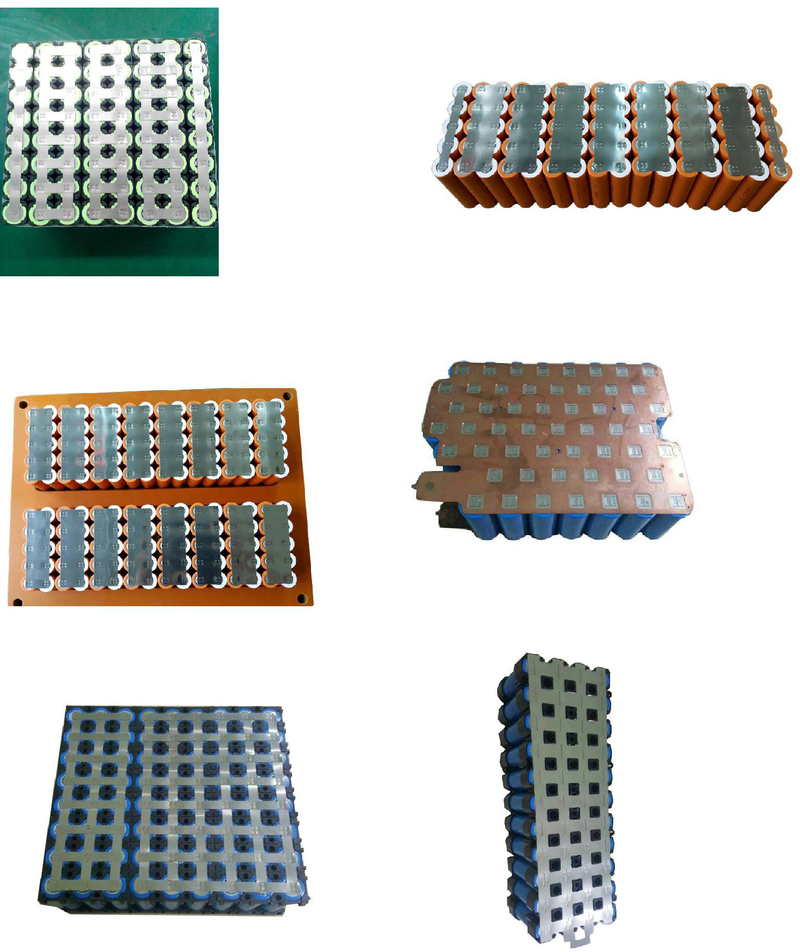

二、点焊产品图片
三、技术参数
【设备功率】6KW，220V 交流电输入，50HZ
【使用气压】0.4-0.8Mpa
【最大行程】以 18650 电芯为例最大行程：X 轴 35 芯*Y 轴 16 芯 ，如需更大需定做
【适合镍片宽度】成型镍片
【适合镍片厚度】0.1MM---0.3MM（0.21—0.3MM 厚度镍片需开槽）
【生产效率】大约 3600-4000PCS 电芯/小时

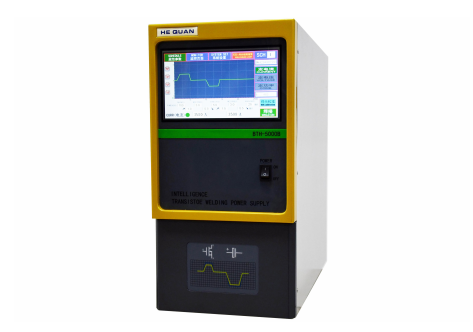

【标配点焊机】标配点焊机MDA-8000A晶体管电源
【焊机效果】焊接一致性非常好，焊点均匀，美观
【三种点焊数据输入】
点阵输入法
阵列输入法
U 盘导入法（把点焊数据储存到 U 盘，直接导入到机器：U 盘 CAD 数据按单次导入到触摸屏，然后可批量从触摸屏导出到 U 盘，再一次性到入到其他机器使用）
【点焊模具型号命名】中英文输入
【控制器件】7.5 寸触摸屏、6 轴 PLC 编程器、3 轴 750W 伺服电机、2 轴400W 伺服电机驱动电动焊头
13、采用成型镍带，减少浪费
14、设备调试简单，易学易懂，换型号速度快（0-199 组数据可调用）
【焊头动力】伺服电动
【成品电池治具】出厂附带 1 套绝缘电木治具（2 个）
【故障清理】设备自带故障报警
【设备外形尺寸】L1630*W850*H1630MM
【设备重量】220KG
【设备电源要求】220V交流接入电源主线国标6平方电线，气源0.4-0.8Mpa 无杂质，无水雾，以保证设备的稳定性
【保修期】本公司产品一星期内包退包换，保修期为2年
四、设备优势
1、设备采用铝合金加钣金结构方式，牢固，不易松动，确保稳定性
2、适合于电池组的大批量自动化点焊
3、 点焊效果稳定
4、焊接效率高，以 18650 为例：约 4600 -5000PCS电芯/小时
5、点焊模具有防呆配置，普通员工可调试设备和操作设备
6、设备自带 200 套点焊参数储存，可切换点焊型号
五、设备主要配件清单
| 名 称 | 数量 | 型 号 | 生产厂家 |
| X 轴伺服电机 | 1PCS | MS-80STE-20P7 | XINJIE |
| Y 轴伺服电机 | 2PCS | MS-80STE-20P7 | XINJIE |
| Z 轴伺服电机 | 2PCS | MS-60STE-20P4 | XINJIE |
| X 轴模组 | 1PCS | 142-1030 | 比斯特 |
| Y 轴模组 | 2PCS | 142-500 | JNTY江南官方体育app |
| Z 轴焊头模组 | 2PCS | 16-40 | JNTY江南官方体育app |
| 滚珠丝杠 | 5 套 | 中国台湾上银 | |
| 滑块 | 8 套 | 中国台湾上银 | |
| 焊接主机 | 2 台 | MC30 | JNTY江南官方体育app |
| 触摸屏 | 1PCS | 7.5 寸 | XINJIE |
| USB 数据倒入系统 | 1 套 | JNTY江南官方体育app | |
| PLC | 1PCS | XCC-32T-E | XINJIE |
| 焊头 | 2 套 | 夹针直径 1.5/1.7MM | JNTY江南官方体育app |
| 锁模机构 | 1 套 | JNTY江南官方体育app | |
| 气动元件 | 1 套 | 中国台湾亚德客 | |
| 开关电源 | 1PCS | 24V5A | 合普 |
| 开关电源 | 1PCS | 48V10A | 合普 |
| 焊针降温风扇 | 2PCS | ||
| 机加配件 | 1 批 | JNTY江南官方体育app | |
| 调控系统 | 1 套 | JNTY江南官方体育app | |
| 机箱机架 | 1 台 | 铝合金机架，钣金烤漆 | |
| 系统报警 | 1 套 | 中国台湾士林 |

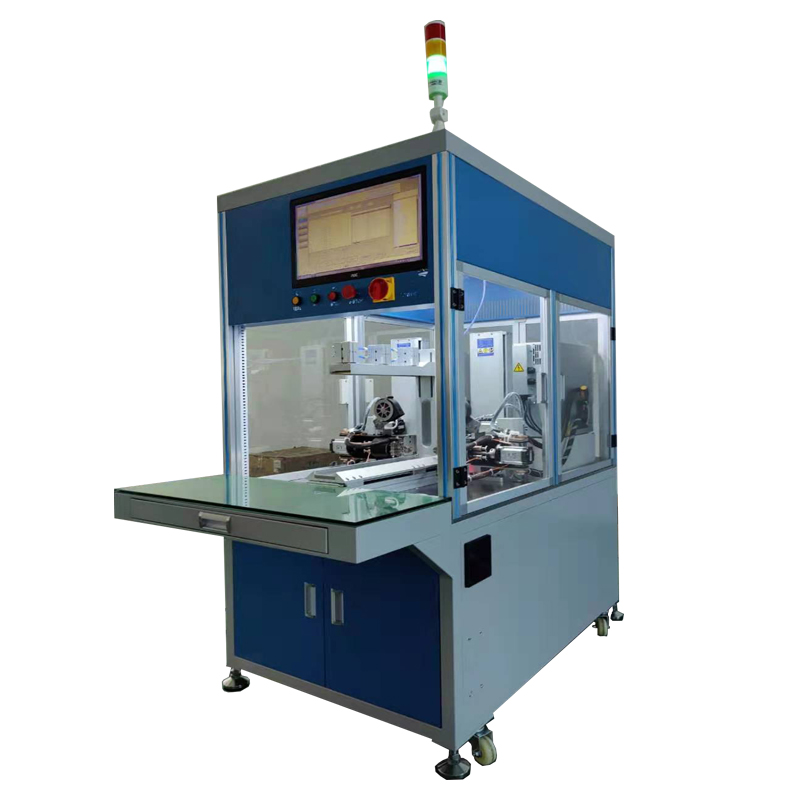

BT850 18650锂离子电池高速自动点焊机
一、点焊主机图片
二、点焊产品图片
三、技术参数
【设备功率】6KW，220V 交流电输入，50HZ
【使用气压】0.4-0.8Mpa
【最大行程】以 18650 电芯为例最大行程：X 轴 35 芯*Y 轴 16 芯 ，如需更大需定做
【适合镍片宽度】成型镍片
【适合镍片厚度】0.1MM---0.3MM（0.21—0.3MM 厚度镍片需开槽）
【生产效率】大约 3600-4000PCS 电芯/小时
【标配点焊机】标配点焊机MDA-8000A晶体管电源
【焊机效果】焊接一致性非常好，焊点均匀，美观
【三种点焊数据输入】
点阵输入法
阵列输入法
U 盘导入法（把点焊数据储存到 U 盘，直接导入到机器：U 盘 CAD 数据按单次导入到触摸屏，然后可批量从触摸屏导出到 U 盘，再一次性到入到其他机器使用）
【点焊模具型号命名】中英文输入
【控制器件】7.5 寸触摸屏、6 轴 PLC 编程器、3 轴 750W 伺服电机、2 轴400W 伺服电机驱动电动焊头
13、采用成型镍带，减少浪费
14、设备调试简单，易学易懂，换型号速度快（0-199 组数据可调用）
【焊头动力】伺服电动
【成品电池治具】出厂附带 1 套绝缘电木治具（2 个）
【故障清理】设备自带故障报警
【设备外形尺寸】L1630*W850*H1630MM
【设备重量】220KG
【设备电源要求】220V交流接入电源主线国标6平方电线，气源0.4-0.8Mpa 无杂质，无水雾，以保证设备的稳定性
【保修期】本公司产品一星期内包退包换，保修期为2年
四、设备优势
1、设备采用铝合金加钣金结构方式，牢固，不易松动，确保稳定性
2、适合于电池组的大批量自动化点焊
3、 点焊效果稳定
4、焊接效率高，以 18650 为例：约 4600 -5000PCS电芯/小时
5、点焊模具有防呆配置，普通员工可调试设备和操作设备
6、设备自带 200 套点焊参数储存，可切换点焊型号
五、设备主要配件清单
| 名 称 | 数量 | 型 号 | 生产厂家 |
| X 轴伺服电机 | 1PCS | MS-80STE-20P7 | XINJIE |
| Y 轴伺服电机 | 2PCS | MS-80STE-20P7 | XINJIE |
| Z 轴伺服电机 | 2PCS | MS-60STE-20P4 | XINJIE |
| X 轴模组 | 1PCS | 142-1030 | 比斯特 |
| Y 轴模组 | 2PCS | 142-500 | JNTY江南官方体育app |
| Z 轴焊头模组 | 2PCS | 16-40 | JNTY江南官方体育app |
| 滚珠丝杠 | 5 套 | 中国台湾上银 | |
| 滑块 | 8 套 | 中国台湾上银 | |
| 焊接主机 | 2 台 | MC30 | JNTY江南官方体育app |
| 触摸屏 | 1PCS | 7.5 寸 | XINJIE |
| USB 数据倒入系统 | 1 套 | JNTY江南官方体育app | |
| PLC | 1PCS | XCC-32T-E | XINJIE |
| 焊头 | 2 套 | 夹针直径 1.5/1.7MM | JNTY江南官方体育app |
| 锁模机构 | 1 套 | JNTY江南官方体育app | |
| 气动元件 | 1 套 | 中国台湾亚德客 | |
| 开关电源 | 1PCS | 24V5A | 合普 |
| 开关电源 | 1PCS | 48V10A | 合普 |
| 焊针降温风扇 | 2PCS | ||
| 机加配件 | 1 批 | JNTY江南官方体育app | |
| 调控系统 | 1 套 | JNTY江南官方体育app | |
| 机箱机架 | 1 台 | 铝合金机架，钣金烤漆 | |
| 系统报警 | 1 套 | 中国台湾士林 |
